Jak czytać oznaczenia na osprzęcie elektrycznym, żeby kupić właściwy element do instalacji

Klient stojący przed półką z gniazdkami i włącznikami często widzi dziesiątki pozornie identycznych elementów. Różnice w wyglądzie zewnętrznym bywają minimalne, zwłaszcza w obrębie jednej serii produktowej. Ramki mają ten sam kolor, a przełączniki działają z podobnym oporem. Decyzję o zakupie trzeba oprzeć na ukrytych parametrach technicznych planowanej sieci. Zignorowanie oznaczeń na obudowie prowadzi do poważnych problemów montażowych, a w skrajnych przypadkach stwarza ryzyko porażenia prądem.

Jak prawidłowo odczytywać parametry gniazd i włączników

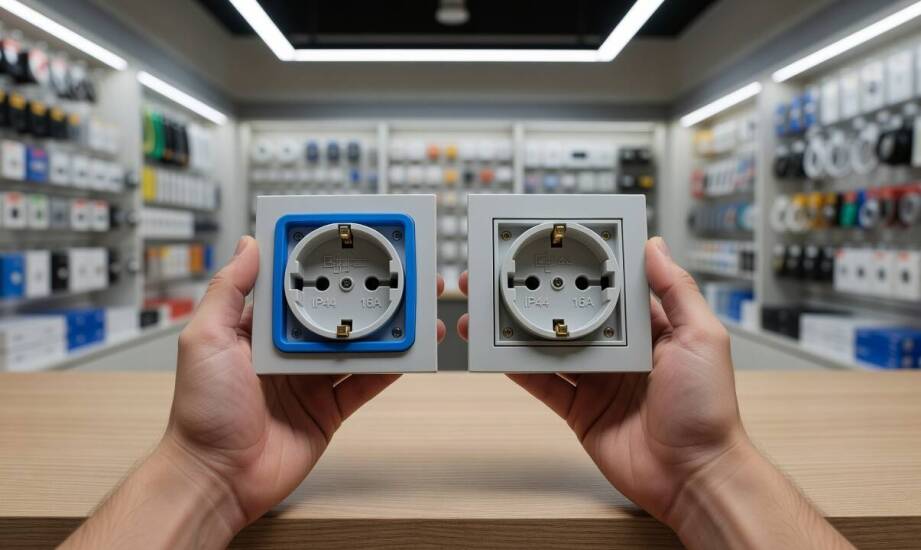

Dwa gniazdka mogą wyglądać podobnie, ale różnią się obciążalnością, wariantem montażowym i klasą szczelności. Oznaczenie 16 A 250 V wskazuje, że element wytrzyma prąd do 16 amperów przy napięciu 250 woltów. Taki komponent bez problemu radzi sobie w standardowej sieci domowej. Podłączenie do niego ładowarki, telewizora czy lampki nocnej jest całkowicie bezpieczne. Sytuacja zmienia się przy urządzeniach o bardzo dużym poborze mocy. Wyższa wartość, na przykład 32 A, staje się konieczna w przypadku instalacji siłowych. Wymagają tego duże piece elektryczne, płyty indukcyjne oraz ciężkie maszyny warsztatowe.

Stopień ochrony IP składa się z dwóch cyfr. Pierwsza określa szczelność na przenikanie ciał stałych, a druga na wodę. Standardowe modele IP20 nadają się wyłącznie do suchych wnętrz mieszkalnych. Nie mają żadnych uszczelek zabezpieczających przed wilgocią. Z kolei wersje IP44 chronią przed bryzgami wody z dowolnego kierunku. Posiadają specjalne klapki i kołnierze uszczelniające. Trafiają one głównie do łazienek, kuchni oraz na zadaszone tarasy. Modele oznaczone symbolem IP65 dają pełną pyłoszczelność i odporność na silne strumienie wody. Stosuje się je na otwartych przestrzeniach, elewacjach oraz w mocno pylących warsztatach rzemieślniczych.

Kolejne symbole informują o konstrukcji wewnętrznej. Skrót 2P+Z określa dwubiegunowe gniazdko ze stykiem ochronnym. Chodzi tutaj o uziemienie w postaci wystającego bolca lub bocznych blaszek. Brak litery Z na opakowaniu sygnalizuje wariant pozbawiony uziemienia. Taki osprzęt nie nadaje się do zasilania urządzeń w metalowych obudowach, które bezwzględnie wymagają ochrony przeciwporażeniowej. Prawidłowe odczytanie tych parametrów ułatwia bezproblemowe podłączanie domowego sprzętu AGD. Eksperci z firmy Macronic wielokrotnie przypominają, że właściwie podpięte uziemienie stanowi podstawę bezpieczeństwa całej instalacji w budynku.

Poza parametrami prądowymi instalatorzy zwracają uwagę na rodzaj zacisków. Starsze modele wykorzystują tradycyjne złącza śrubowe. Wymagają one precyzyjnego dokręcenia przewodu i regularnego sprawdzania naciągu. Nowoczesny osprzęt bazuje na zaciskach bezgwintowych, potocznie nazywanych szybkozłączkami. Gwarantują one pewny docisk żyły miedzianej przez cały okres eksploatacji, co zmniejsza ryzyko iskrzenia.

Dopasowanie osprzętu do warunków pracy instalacji

Warunki panujące w danym pomieszczeniu wprost decydują o wyborze konkretnego wariantu osprzętu. W typowym salonie, sypialni lub przedpokoju w zupełności wystarczy gniazdko IP20. Nie występuje tam kurz budowlany ani ryzyko zalania wodą. W domowej spiżarni lub pomieszczeniach gospodarczych lepiej sprawdzają się szczelniejsze modele IP44. Ułatwiają one utrzymanie czystości i nie ulegają uszkodzeniu podczas mycia podłóg. W profesjonalnym warsztacie lub garażu maszyny generują duże obciążenie prądowe i mnóstwo pyłu. W takich miejscach konieczne jest użycie osprzętu o podwyższonej szczelności, który uniemożliwi zwarcie styków przez drobinki metalu lub opiłki.

Strefy podwyższonej wilgotności podlegają jeszcze bardziej rygorystycznym zasadom montażowym. W łazience minimalny bezpieczny stopień ochrony wynosi IP44. Należy jednak pamiętać o strefach ochronnych wokół armatury. W bezpośrednim sąsiedztwie kabiny prysznicowej, wanny lub umywalki trzeba zastosować złącza o szczelności IP65. Montaż gniazd na elewacji budynku lub niezadaszonym tarasie wymusza wykorzystanie elementów w pełni odpornych na ulewny deszcz i kurz. Wybór najsłabszego komponentu grozi błyskawiczną korozją wewnętrznych blaszek.

Montaż instalacji zewnętrznych wymaga dodatkowej ostrożności. Obudowy gniazd montowanych na fasadach domów posiadają specjalne dławiki. Wprowadzenie kabla przez taki dławik gwarantuje szczelność całej puszki instalacyjnej. Niewłaściwe przebicie gumowej uszczelki podczas podłączania przewodów całkowicie niweczy fabryczny stopień ochrony, narażając obwód na przenikanie wilgoci.

Do najczęstszych błędów inwestorów należy mechaniczne łączenie różnych standardów bez weryfikacji kompatybilności wtyczek. Nabywcy nierzadko kierują się wyłącznie niską ceną lub atrakcyjnym wyglądem zewnętrznej ramki. Najtańszy element o zaniżonej obciążalności zaczyna się topić przy dłuższej pracy grzejnika elektrycznego. Wizualnie piękny model bez bolca uziemiającego nie spełni swojej funkcji przy nowoczesnych sprzętach trójprzewodowych. Odwiedzając lokalny sklep elektryczny w Dębicy lub inną pobliską hurtownię, dobrze jest przygotować dokładną specyfikację projektową. Dokumentacja precyzyjnie określa wymagane parametry dla każdego obwodu.

Prawidłowy dobór osprzętu wymaga analizy maksymalnych obciążeń sieci oraz specyfiki danego pomieszczenia. Estetyka i dopasowanie do koloru ścian mają znaczenie drugorzędne. Świadome odczytanie napięcia, prądu znamionowego oraz klasy szczelności ułatwia podjęcie merytorycznej decyzji. Przemyślane zakupy ograniczają ryzyko groźnych zwarć i awarii bezpieczników. Solidne, dobrze dopasowane podzespoły gwarantują stabilne działanie wszystkich domowych urządzeń przez kolejne dekady.
